一、概述

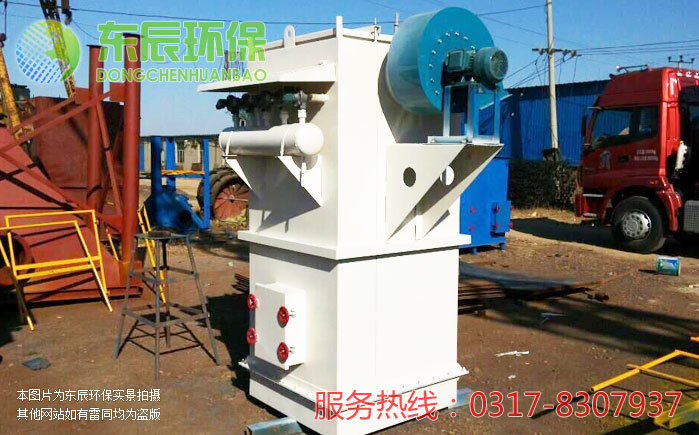

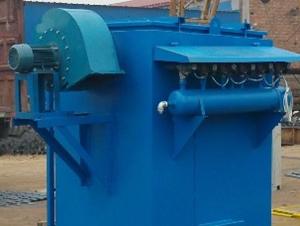

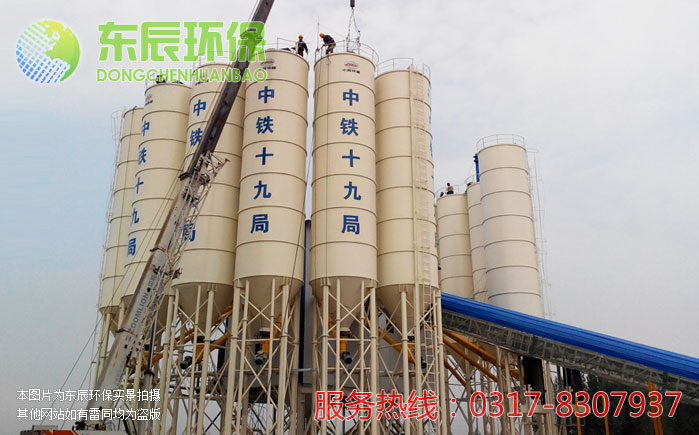

     仓顶 脉冲 型布袋 除尘器 是我公司消化吸收国外同类产品_技术 经改进后设计而成的小型布袋除尘器，该类除尘器是采用高压 （ 0. 4- 0. 6 MPa ）大流量脉冲阀逐条滤袋喷吹清灰的技术，与国内其它单机 相比，具有清灰动能大，清灰效率高的特点。并且体积小，重量轻结构简单紧凑、安装容易、维护方便（外滤式），用于 水泥、粉煤灰、石粉、矿粉、化工粉等各种 行业的含尘气体净化处理系统，是环保除尘 的理想设备。

二、 工作原理

       含尘空气由进风口进 入除尘器箱体内，细小粉尘由于滤袋的多种效应作用，被阻滞在滤袋外壁。净化后的气体通过滤袋从上箱体出风口排出。随着使用时间的增长，滤袋表面吸附的粉尘增多，滤袋的透气性减弱，使除尘器阻力不断增大。为_除尘器内部的阻力控制在限定的范围之内，由脉冲控制仪发出信号，循序打开电磁脉冲阀，使气包内的压缩空气由喷吹管各喷孔喷射到对应的文式管（称为一次风），压缩空气通过文氏管加速产生的引射力诱导周围的清洁空气（称为二次风，相当于高压气流体积的5-7倍）高速喷入滤袋，使滤袋以100 m/s 2 的加速度瞬间急剧鼓胀，由于反向脉冲气流的冲击作用很快消失，滤袋又急剧收缩，这样产生的振荡将贴附在滤袋过滤面上的粉尘剥离下来。落下的灰尘经排尘系统排出。

三、 结构及性能

该 仓顶脉冲 除尘器结构采用标准模块设计，其基本结构由 三 大部分组成。其中包括：

1、 箱体：包括袋室、净气室、多孔板、滤袋、骨架、检修门。

2、 喷吹系统：包括脉冲控制仪、电磁脉冲阀、喷吹管、气包。

 3、 进  气 排 灰 部  为 敞 开法兰式。

    仓顶 脉冲 型布袋 除尘器 目前有2 5 袋和 36 袋 48袋 三 种基本形式。根据处理气量的不同可以组合成各种处理气量的除尘设备，如、2 5 袋、36袋、48袋、6 4、96、120 袋 …… 等。为用户选型提供了非常方便的条件。机构具有如下特点：

1．  箱体采用整体焊接形式。刚度大、密封性能好，组合形式便于运输、安装。

2．  滤袋是过滤含尘气体的部件，本产品采用 涤纶针刺毡滤布 作滤料，可耐 8 0 ℃温度。透气性和机械强度均较好。

3．  WKY-4 脉冲喷吹控制仪为除尘器提供了可靠的脉冲宽度、时间和顺序的设定及控制。可_除尘器在无人操作的情况下长期运行。

4．  仓顶 脉冲 型布袋 除尘器 为顶抽式拆装，分块式轻型盖板方便拆卸。滤袋检修更容易，只要检修各?？榕牌诘呐牌榭霰憧勺既放卸掀扑鹇舜奈恢?，很容易地更换破损袋。

四、 WKY-4 脉冲喷吹控制仪

1 . 概述

WKY-4 脉冲喷吹控制仪是脉冲袋式除尘器喷吹系统的主要控制装置。它的输出信号控制电磁脉冲阀 ,  喷吹压缩空气对滤袋循环清灰，使除尘器的阻力保持在设定的范围内，以_除尘器的处理能力和收尘效率?？刂埔鞘涑鲆桓龅缧藕懦中奔?，称为脉冲宽度?？刂埔鞘涑龆龅缧藕胖涞募涓羰奔?，称为脉冲间隔?？刂埔鞘涑龅牡缧藕磐瓿梢桓鲅匪枰氖奔?，称为脉冲周期。

2. 技术指标

额定输入电压：    AC  220V +10%—-20%  50Hz

额定输出电压：    DC   220 V

额定输出电流：    1A

耗        电：     ≤ 8W

输出脉冲间隔调节范围： 1 —30 Sec

输出脉冲宽度调节范围： 0.03—0.2 Sec

压差接点： 一对开关触点

3. 使用环境：

（1）  温度  -25 ℃ — +55 ℃

（2）  空气相对湿度： ≤ 85%

（3）  无严重的腐蚀气体和导电尘埃

（4）  无剧烈震动或冲击

  安装方式：直接安装在除尘器本体上或集中控制的控制柜中。



五、 安装使用及维护

1. 除尘器安装前，应进行完好性检查，包括各种配套件的清理，安装时各连接处应加橡胶垫，拧紧连接螺栓，以_除尘器具有良好的严密性。

1．  安装脉冲喷吹控制仪，接于 AC220V 50Hz 电源上，电磁阀按编号并按顺序接在控制仪插头各输出端上。

2．  过滤器安装_使其所示箭头方向与压缩空气流动方向一致。

3．  除尘器在运行前应对脉冲喷吹系统进行检查，确定无误后方可运行。

4．  脉冲袋式除尘器运行要设专人管理，维修人员要熟知除尘器及仪表原理性能。

5．  破损滤袋更换要及时，发现除尘器排气口冒灰，表示已有滤袋破漏。

6．  电磁阀要保持灵敏可靠，脉冲阀膜片是易损件，如发现动作不灵敏和膜片破损，要及时清洗或更换。

8. 电控接线请按接线图正确进行,电控接线后请检查风机运转方向是否正确？

9.建议客户：

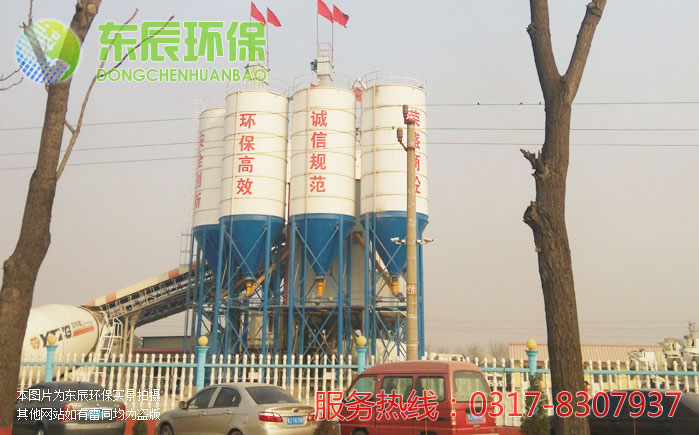

（1）向库内输送水泥时，除尘器引风机和脉冲清灰系统_开启。

（2）水泥库正常作业时，可关闭引风机，但脉冲清灰系统_开启。
